2E24(T)-1 RCA

2E24(T)-1 RCA



小型五極送信管、アマ無線家には良く知られた球、オーディオにも時折登壇する。直熱管なのでオーディオアンプに製作してみたい球の一つ。兄弟球に傍熱管の2E26、これを二つ封入した815がある。



2E24を三結で使う場面があるかどうか、送信管は一般にプラスドライブできるので、おそらくA2級で使えばよさそうである

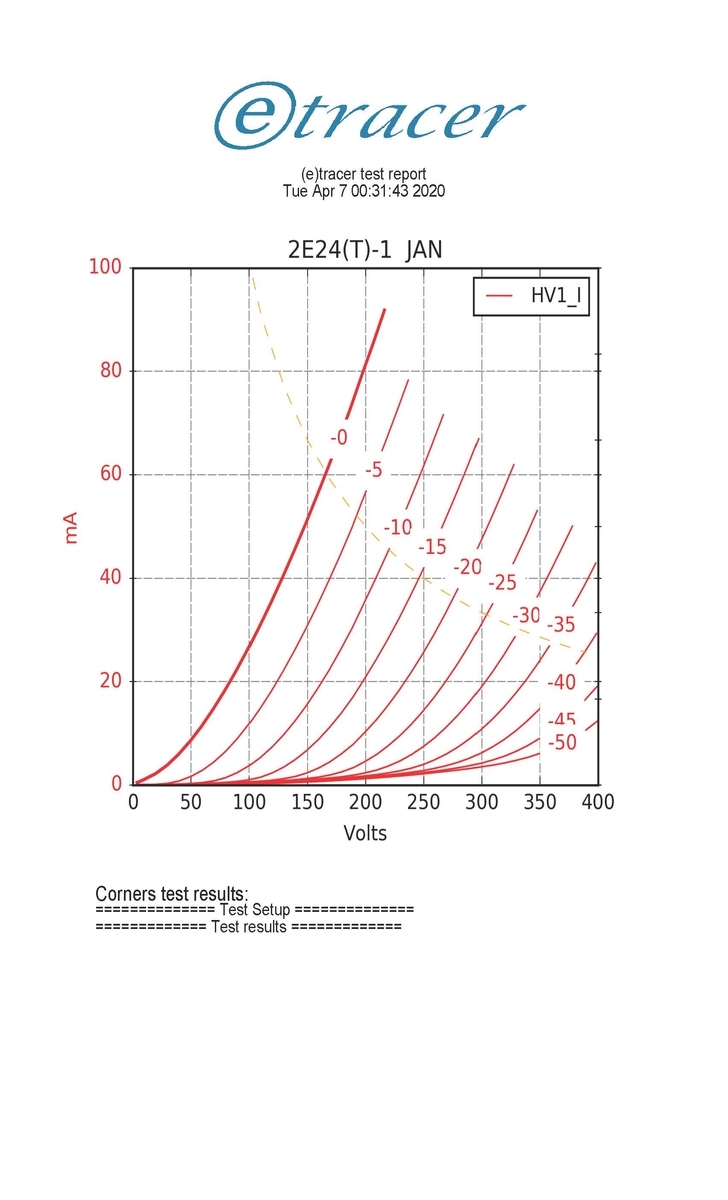

と思ってバイアスプラス側の特性を取ろうとしたが、うまく撮れないので、次回に取り直してみたい。ゆえに今回はマイナス側のみ。

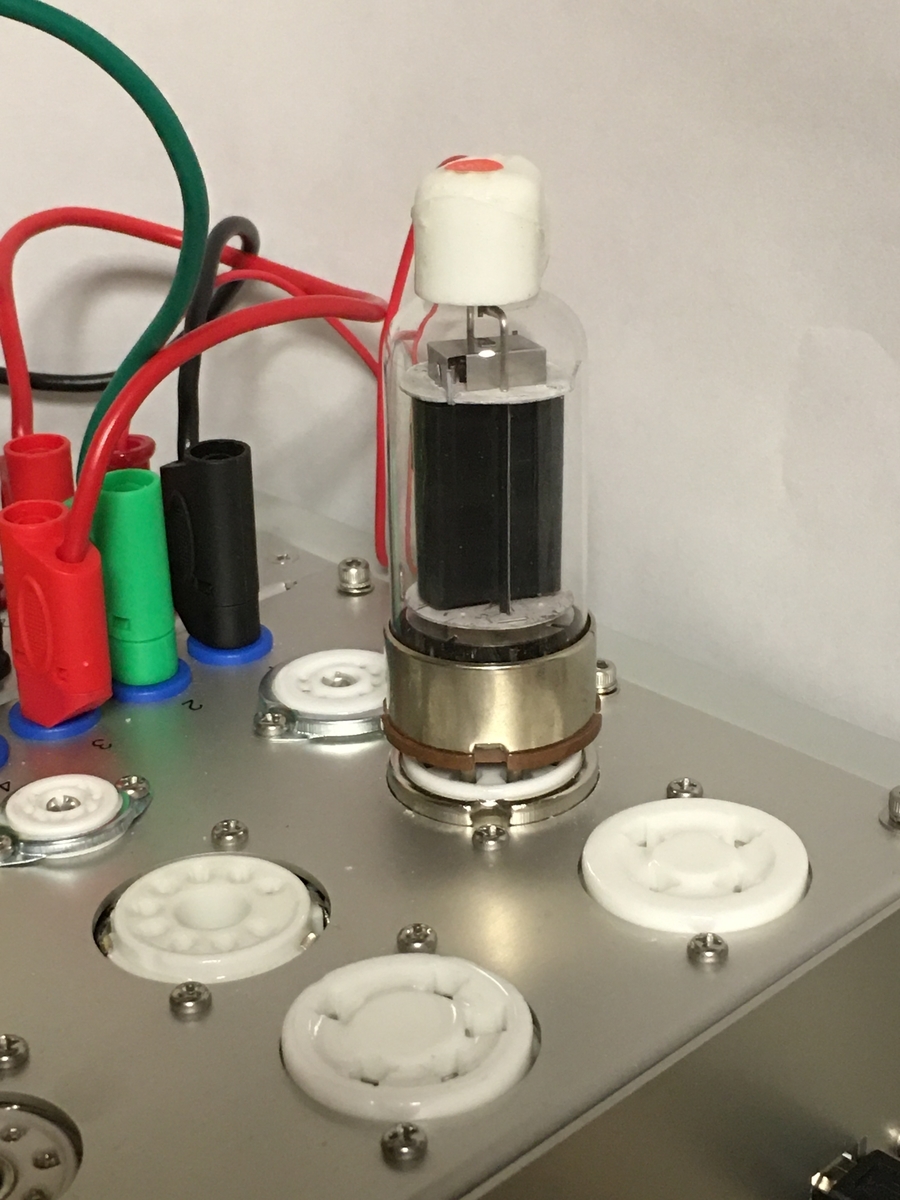

Esg=250Vなので三結の場合は注意されたい。小型管ながらさすが送信管、金属袴でしっかり作られている。



f:id:arunas001:20200407084255j:plain



f:id:arunas001:20200407084347j:plain
