31LZ6(T)

31LZ6(T)

9ピンノーヴァ(細ピン型)トッププレート、ビーム管。型番から想像すると真空管TV用水平偏向出力管の最終期に作られた球と思われる。きれいな造りでプレート損失も大きく30W、Sg:5w、と大型管である。



私的には球は安価だがトッププレートが大きく(9mm)キャップが高価でOTLには数量が必要になるから使いずらいなぁ、との印象。

ヒータが31Vなので3本シリーズでは93V、4本シリーズでは124Vとなりヒータ電圧の確保に工夫を要する。場合によっては30Vトランスを付ければよいでしょう。

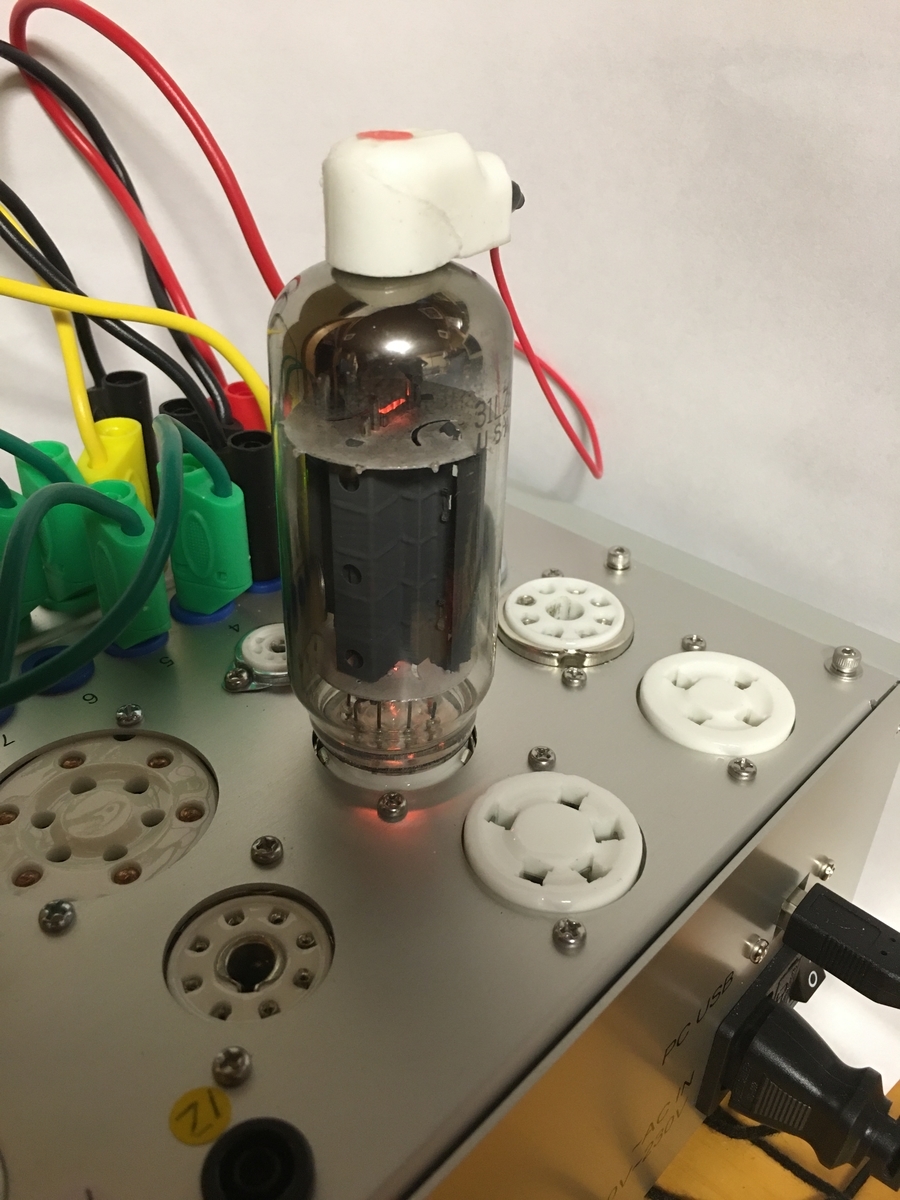

測定していて気が付いたことは、この9ピンノーヴァ管は、40KG6Aなどのマグノーヴァ管と2種類ありソケットは共通使用できるが、それぞれピンの太さが違うので太ピン球ばかりに使っていると、細ピン使用時にはソケットがゆるゆるになってしまうので注意しなければ。(別にもう一個付ければよいのだが、ソケット増設ユニットを作るときに追加しようか?)





f:id:arunas001:20200404233226j:plain

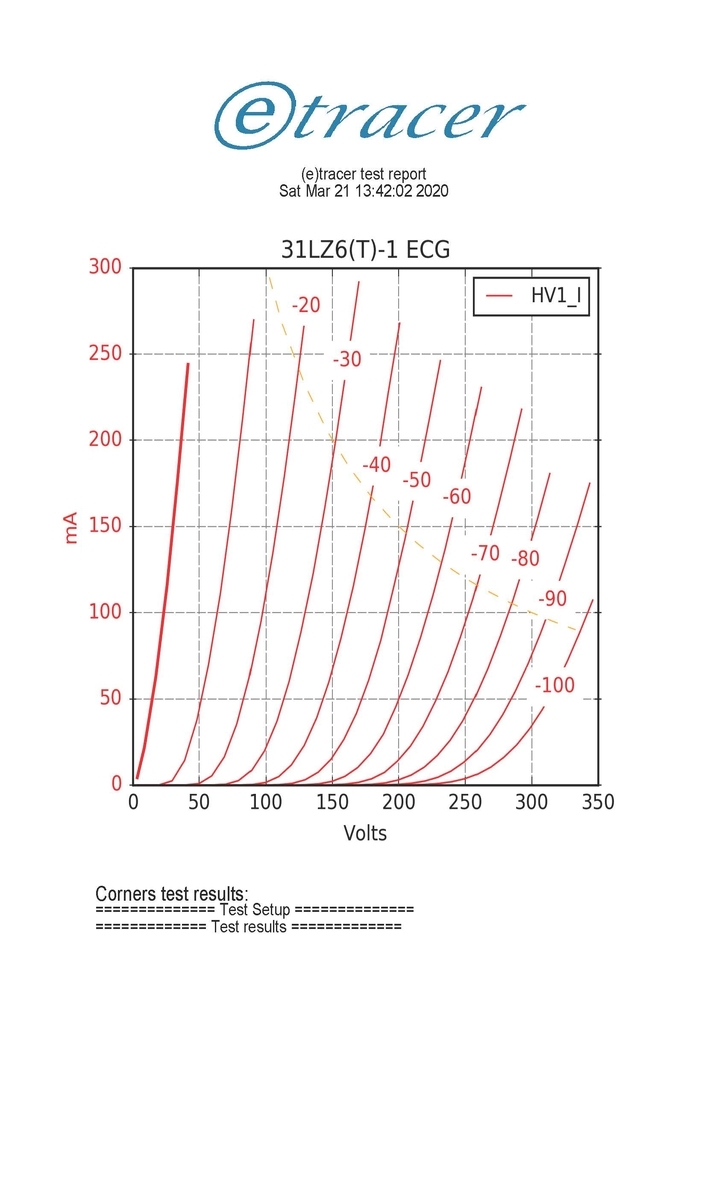

測定は1本のみ。

f:id:arunas001:20200404234400j:plain
