12EN6(T)

12EN6(T)

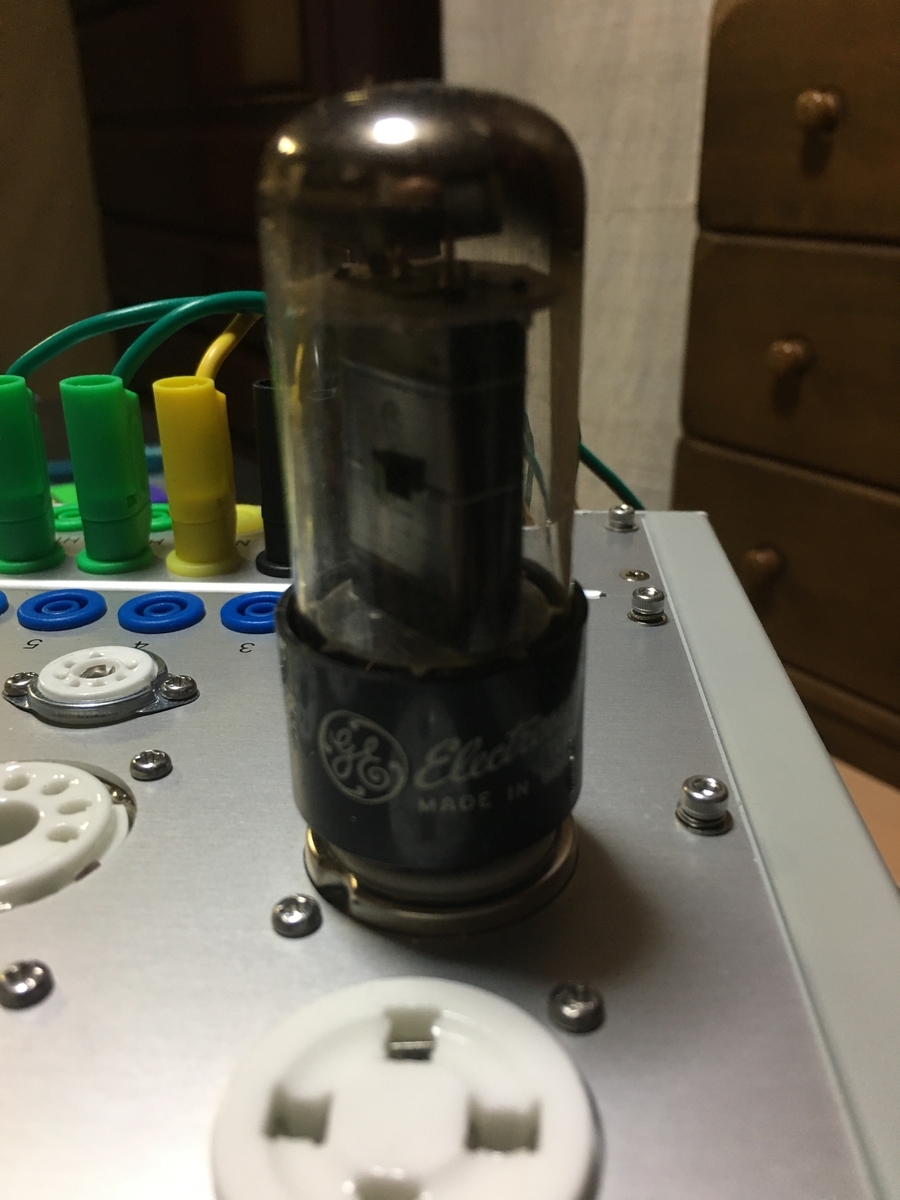

12EN6はTV垂直偏向出力ビーム管、6V6GTの1/2程度の規格で電極の外見は50L6や12W6に似た構造をしています。国産類似品はなさそうです。



f:id:arunas001:20200312225608j:plain

この球のアンプ製作例を見たことがありませんが、シングルで2~3W(RL=3.5k)出そう、USソケットベースなので活用されてよいのではないかと思います。



特性を見るとー1と-2が随分違っていたのでー3を計ったところー2と-3がよく合った特性になのでー1は除外した方が良いかもしれません。

-1は測り間違いかもしれないと思って2度計りましたが結果は変わりませんでした。



12EN6(T)-3 GE

f:id:arunas001:20200313100805j:plain

12EN6(T)-2 GE

f:id:arunas001:20200313100937j:plain

12EN6(T)-1 GE

f:id:arunas001:20200313101024j:plain
